碳酸鈣作為無(wú)機(jī)粉體材料，在塑料中直接利用會(huì)造成塵土飛揚(yáng)，嚴(yán)重破壞生產(chǎn)環(huán)境。同時(shí)，由于其為親水性材料，直接加入親油性樹脂中分散性很不好，因此對(duì)于碳酸鈣粉體而言，一般需要事先將其加工成母料提供給客戶，這樣可以解決生產(chǎn)環(huán)境和相容性問(wèn)題。碳酸鈣母料一般由載體樹脂、碳酸鈣粉體、分散劑、偶聯(lián)劑、潤(rùn)滑劑、抗靜電劑、抗氧劑等組成，各組分的具體選擇如下。

    碳酸鈣是母料的核心，它決定母料的基本性能。碳酸鈣母料中碳酸鈣粉體的含量，用雙螺桿擠出機(jī)生產(chǎn)一般含量為80%左右，用連續(xù)密煉機(jī)生產(chǎn)一般含量為88%左右。

    碳酸鈣有很多品種，大類上可以分成重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣，而重質(zhì)碳酸鈣又可以分成方解石碳酸鈣、大理石碳酸鈣和白云石碳酸鈣，方解石碳酸鈣又可以分成大方解石碳酸鈣和小方解石碳酸鈣。

    具體設(shè)計(jì)配方時(shí)如何選擇重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣？從吸油值上考慮：輕質(zhì)碳酸鈣的吸油值遠(yuǎn)遠(yuǎn)大于重質(zhì)碳酸鈣，如果配方含有液體助劑，應(yīng)該選用重質(zhì)碳酸鈣。從性能上考慮：輕質(zhì)碳酸鈣對(duì)沖擊強(qiáng)度改性有利，而重質(zhì)碳酸鈣對(duì)拉伸強(qiáng)度的貢獻(xiàn)大。從價(jià)格上考慮：同等粒度的重質(zhì)碳酸鈣要比輕質(zhì)碳酸鈣便宜30%左右。從所填充的樹脂上考慮：PVC制品中輕質(zhì)碳酸鈣，因?yàn)檩p質(zhì)碳酸鈣的堿性更強(qiáng)，可以及時(shí)吸收分解的酸性物質(zhì)HCl，提高PVC加工中的熱穩(wěn)定性。

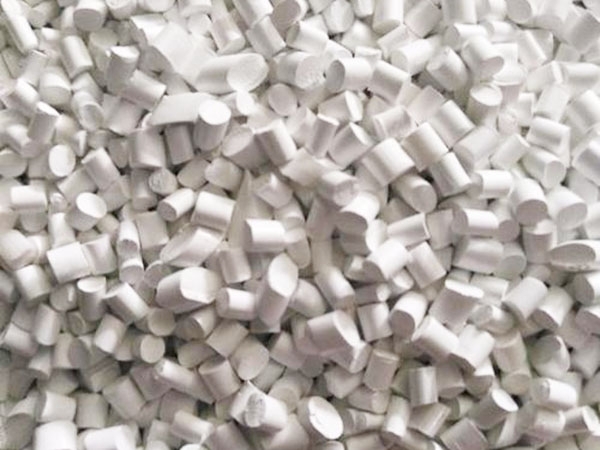

碳酸鈣母料配方
